Универсальная делительная головка УДГ Д-160А FW80 - купить в магазине РЕЗЕЦ

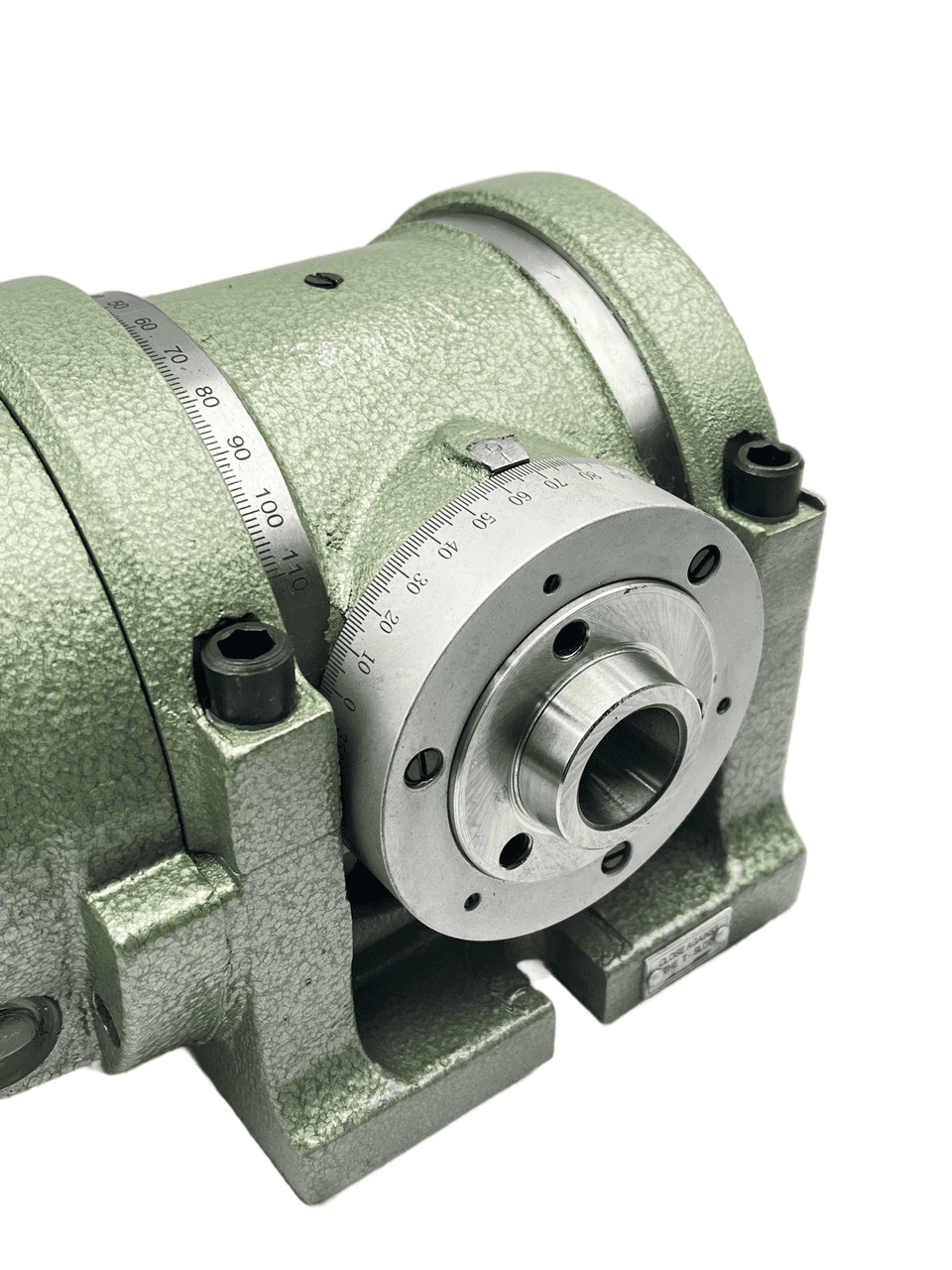

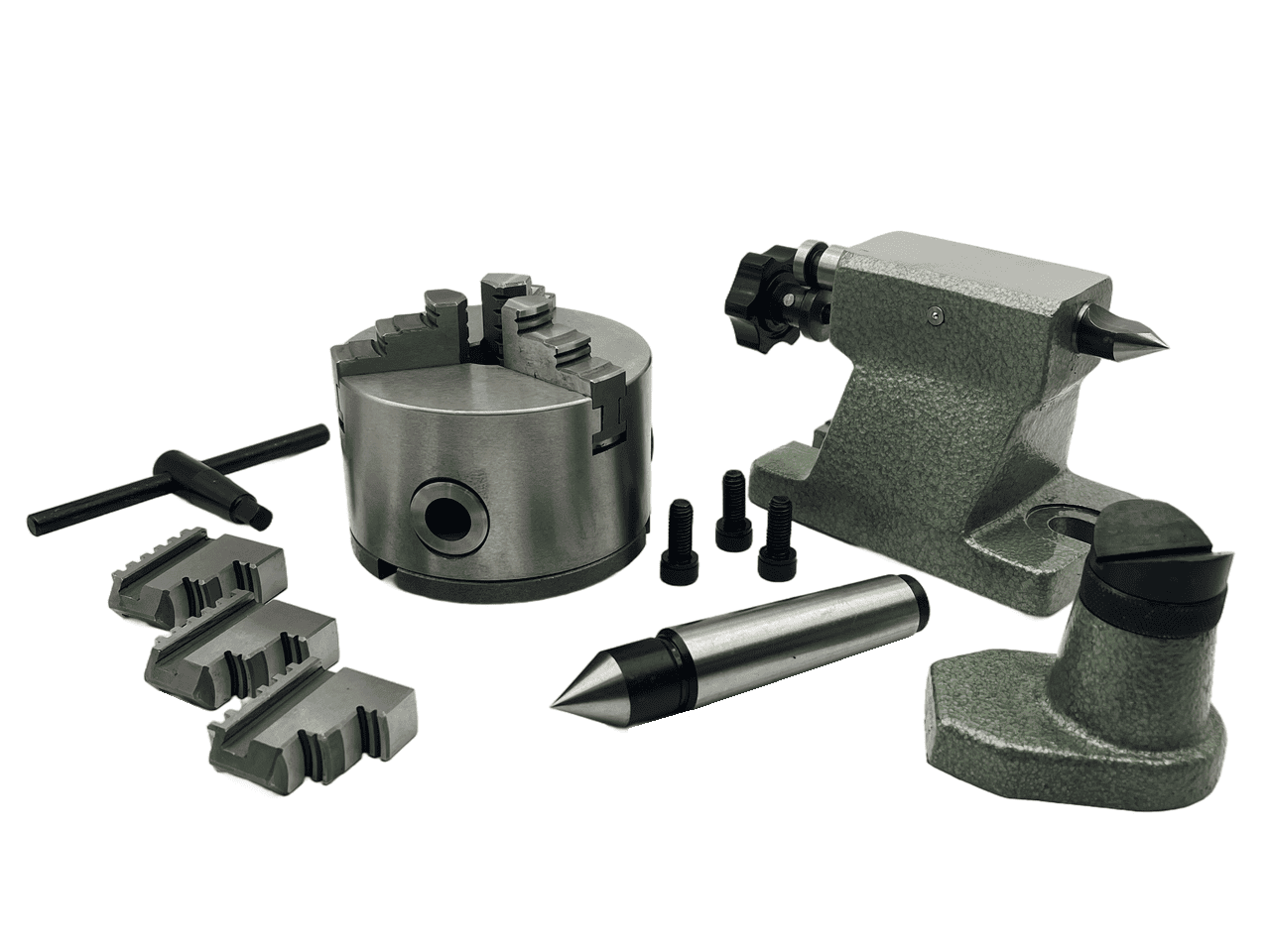

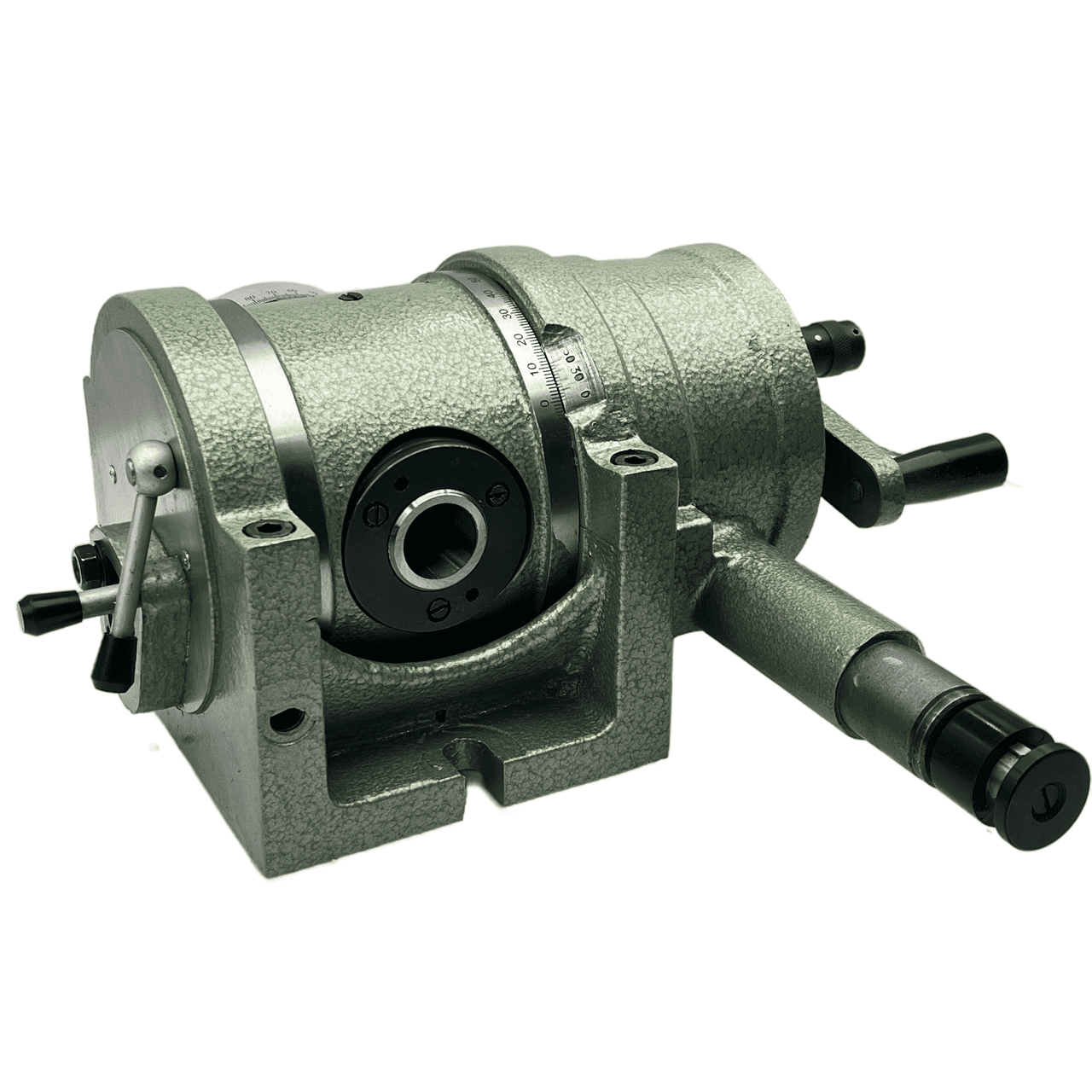

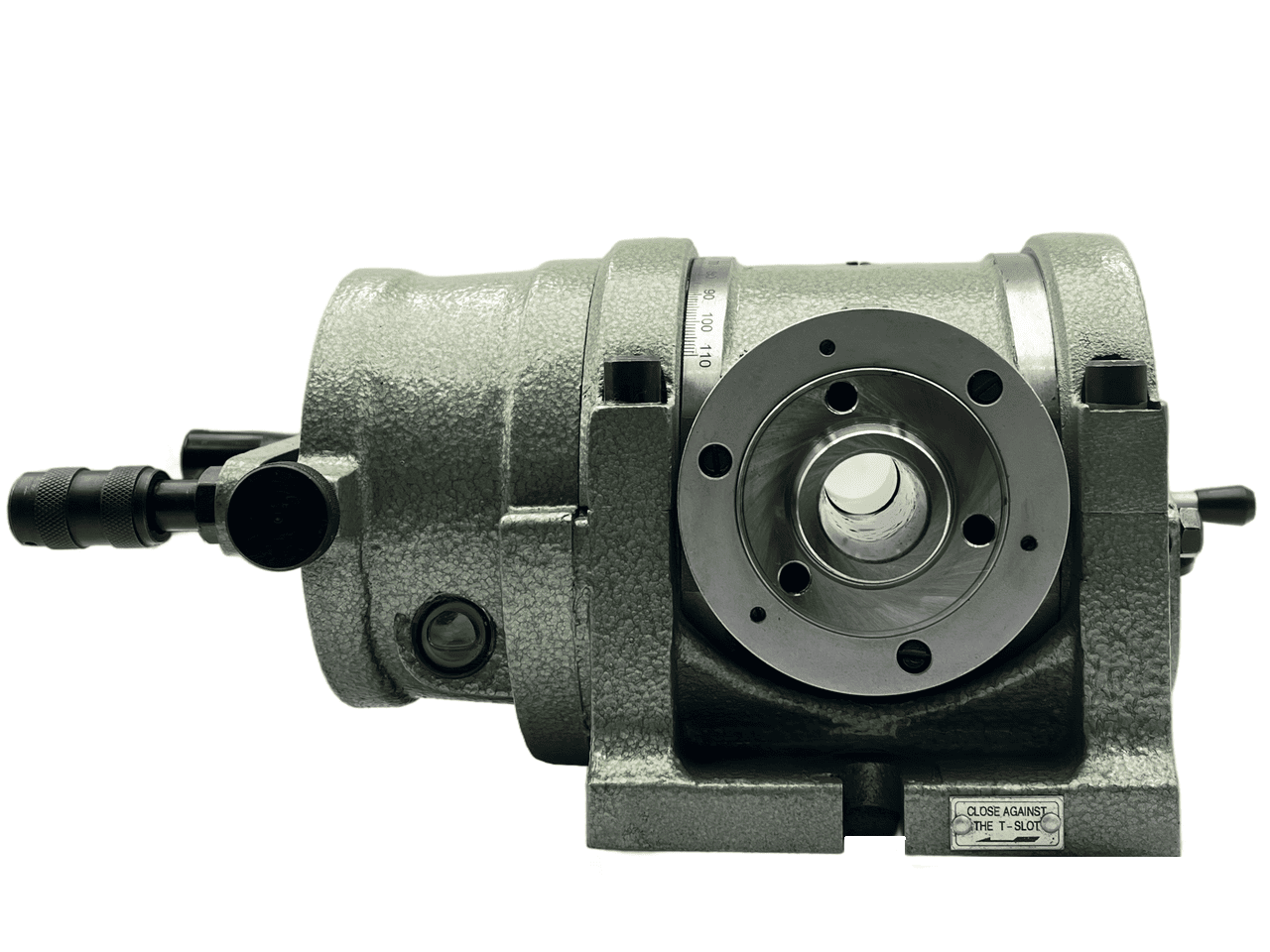

Универсальная делительная головка УДГ-Д-160А FW80 — это высокоточное приспособление для расширения функциональности фрезерных, сверлильных, шлифовальных и других металлорежущих станков. Модель предназначена для точного деления окружности заготовки на равные части и ее поворота на заданный угол, что незаменимо при производстве инструментов, зубчатых колес, шлицевых валов и других сложных деталей. Ключевые преимущества и возможности модели FW80: Три метода деления: возможность выполнения прямого, простого и дифференциального деления для обработки деталей на практически любое число частей. Расширенная функциональность: оснащение гитарой сменных шестерен позволяет нарезать спиральные канавки, винтовые зубья и архимедовы спирали. Высокая точность: передаточное отношение червячной пары 1:40 и жесткая конструкция обеспечивают прецизионное позиционирование заготовки. Универсальность крепления: обработка возможна в центрах, в трехкулачковом патроне (входит в комплект) или на оправке. Наклон шпинделя: корпус головки поворачивается в вертикальной плоскости, что позволяет обрабатывать конические поверхности. Технические характеристики УДГ-Д-160А FW80: Класс точности: Н (нормальный) Наибольший диаметр обрабатываемой заготовки: 160 мм Высота центров: 80 мм Передаточное отношение червячной пары: 1:40 Конус Морзе шпинделя: №3 (MK-3) Резьба рабочего конца шпинделя: М33х2 Диаметр трехкулачкового патрона: 100 мм Угол поворота шпинделя: От 90° вверх до 6° вниз от горизонтали Количество делительных дисков / отверстий: 2 диска со стандартным набором отверстий (напр., 16-31, 33-54 и др.) Гитара сменных шестерен: в комплекте (для дифференциального деления) Набор сменных зубчатых колес: 11-12 шт. (например, с числом зубьев: 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100) Масса делительной головки: около 44 кг. Комплектация полная: Делительная головка, задняя бабка, трехкулачковый патрон (100 мм) с ключом и кулачками, комплект делительных дисков, гитара сменных шестерен, набор зубчатых колес (11-12 шт.), центр, люнет (кронштейн), поводок, оправка, крепеж. Область применения: Головка УДГ-Д-160А FW80 предназначена для инструментальных, ремонтных и машиностроительных цехов, предприятий с мелкосерийным и единичным производством, а также для учебных заведений. Закажите универсальную делительную головку УДГ-Д-160А FW80 для оснащения вашего станочного парка высокоточным и функциональным оборудованием!
